Термометр беспроводной взрывозащищенный «Автон»

Беспроводной взрывозащищенный промышленный термометр предназначен для измерения температуры газообразных и жидких сред, поверхностей твердых тел, контроля перемерзания трубопроводов или перегрева подшипников с передачей информации по беспроводным каналам Bluetooth, LoRaWAN, NB-IoT

Ключевой особенностью беспроводного промышленного термометра "Автон" является использование радиоканалов для передачи данных: Bluetooth - до 100 метров и LoRa или NB-IoT - до 15 км. Эта особенность делает термометр «Автон» важнейшим элементом систем Индустрия 4.0, умного предприятия (Smart Factory) и индустриального интернета вещей (IIoT - Industrial Internet of Things).

Термометр (датчик температуры) взрывозащищенный может применяться в условиях производственных помещений и на открытом пространстве, включая взрывоопасные производства и химическую промышленность, энергетику.

Примеры задач, решаемых термометрами "Автон":

контроль температуры потоков жидкости (пластовой жидкости, нефти, воды, … ) или газа
контроль температуры поверхностей узлов и агрегатов (сальников, подшипников, …)
контроль температуры промышленных стоков
сигнализация перемерзания трубопроводов.

Термометр позволяет контролировать техническое состояние оборудования там, где раньше это было невозможно или затруднено, благодаря широкой номенклатуре конструкций термопреобразователей, малым габаритам, массе, отсутствию кабелей связи и автономному питанию, обеспечивающему длительную работу от одной батарейки.

Преимущества термометра

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Низкие затраты на приобретение - стоимость термометра сопоставима с проводными электронными термометрами
Дополнительная экономия при использовании многоканальных модификаций - до 25% для двухканальных и до 50% для четырёхканальных
Низкие затраты на монтаж - отсутствие дорогостоящих кабелей связи и питания, не требуется разработка проекта, низкое время монтажа (не более 0,3 человеко*часа)
Низкие затраты организации передачи данных за счет выбора модификации термометра с удобным радиоканалом
Низкие затраты на эксплуатацию – настройка по каналу дальней связи, встроенная самодиагностика
Низкие затраты на сопровождение - обслуживание системы сводится к замене батареи раз в несколько лет.
УДОБСТВО В ЭКСПЛУАТАЦИИ
Наличие различных модификаций термометра по диапазону и погрешности измерения
Многоканальные модификации позволяют одним устройством измерять температуру в двух или четырёх точках
Наличие различных модификаций по конструктивному исполнению термопреобразователей, позволяющее выполнять измерение в разных местах установки
Гибкое конфигурирование режима работы термометра, в том числе по каналу дальней связи
Контроль температуры и формирование срочных сообщений при выходе значений за назначенные пользователем уставки
Использование блока регистрации «Автон Профи», смартфона, ноутбука или полевого контроллера для настройки термометра
Минимальное обслуживание, сводящееся к замене батареи один раз в несколько лет.
КАЧЕСТВО ДАННЫХ
Широкий выбор диапазонов и погрешностей измерения температуры
Высокая чувствительность и стабильность измерений
Сертифицирован как средство измерения (сертификат в госреестре № 91807-24)
Высокая помехоустойчивость и защищенность каналов передачи данных.
НАДЕЖНОСТЬ
Взрывозащищённое исполнение (сертификат соответствия RU С-RU.ВН02.В.00950/24 )
Доступны антикоррозионные исполнения, в которых части датчика, контактирующие с агрессивной средой, выполнены из нержавеющей стали
Максимальная защита от пыли и влаги IP68
Рабочий диапазон температур от –56 до +60°С
Отсутствие разъемов и кабелей связи
Полностью российское производство.

ЗАДАТЬ ВОПРОС...

Варианты исполнения

Для применения в различных технологических процессах термометры "Автон" выпускаются в нескольких модификациях:

Термометр – бюджетный вариант с одним, двумя или четырьмя цифровыми термопреобразователями
Термометр Pt1000 – модификация с одним, двумя или четырьмя термопреобразователем Pt1000 с расширенным температурным диапазоном и низкой погрешностью

Модификация с погружным преобразователем температуры оснащеным штуцером

Модификация с преобразователем температуры в виде гильзы

Модификация с преобразователем температуры для крепления на поверхность

Модификация с четырьмя преобразователями температуры для крепления на поверхность/трубу

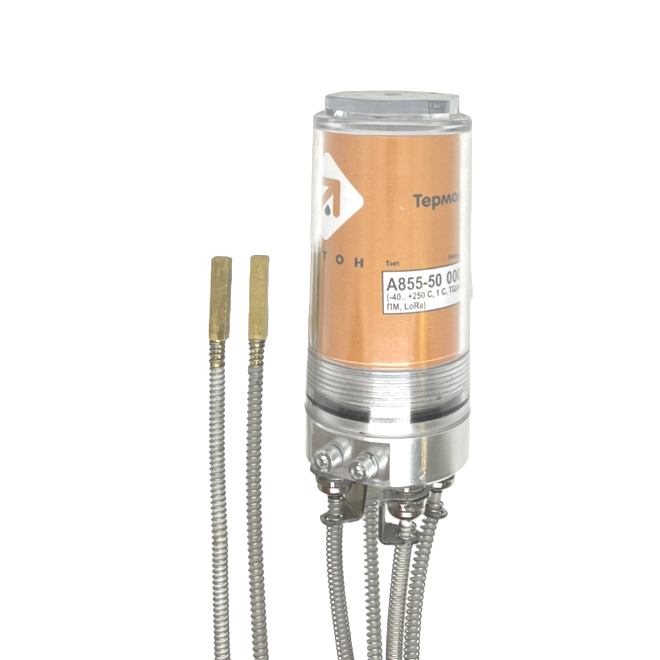

Модификация с двумя преобразователями температуры для крепления на поверхность/трубу

В зависимости от места проведения измерения температуры, измеряемой среды, требуемых пределов измерения и погрешности доступны термометры с следующими модификациями термопреобразователей:

ЦИЛИНДРИЧЕСКАЯ ГИЛЬЗА

Диаметр: 4; 5; 6; 7,5; 8; 10 мм

Длина: 40..400 мм

Диапазон измерения -40..+85; -40..+125; -40..+250 °C

Пределы допускаемой абс. погрешности ± 0,5; ± 1,0; ± 2,0 °C

ДЛЯ ИСПОЛЬЗОВАНИЯ В ВОДЕ

Диаметр 9,5 мм

Длина 21 мм

Диапазон измерения -40..+85; -40..+125 °C;

Пределы допускаемой абс. погрешности ± 1,0; ± 2,0 °C

КОММУТАЦИОННАЯ ГОЛОВКА БЕЗ ШТУЦЕРА

Диаметр 8; 10 мм

Длина 60..400 мм

Диапазон измерения -40..+85; -40..+125; -40..+250; -40..+300 °C

Пределы допускаемой абс. погрешности ± 0,5; ± 1,0; ± 2,0 °C

КОММУТАЦИОННАЯ ГОЛОВКА С ШТУЦЕРОМ

Диаметр 4; 5; 6; 8; 10 мм

Длина 40..400 мм

Диапазон измерения -40..+85; -40..+125; -40..+250; -40..+300 °C

Пределы допускаемой абс. погрешности ± 0,5; ± 1,0; ± 2,0 °C

С ШТУЦЕРОМ

Диаметр 4; 5; 6; 7; 8 мм

Длина 40..400 мм

Диапазон измерения -40..+85; -40..+125; -40..+250 °C

Пределы допускаемой абс. погрешности ± 0,5; ± 1,0; ± 2,0 °C

С ЛЫСКОЙ

Диаметр 7; 10 мм

Длина 43; 45 мм

Диапазон измерения -40..+85; -40..+125; -40..+250 °C

Пределы допускаемой абс. погрешности ± 1,0; ± 2,0 °C

ПОД ВИНТ

Диаметр 6;13 мм

Длина 41; 43мм

Диапазон измерения -40..+85; -40..+125; -40..+250 °C

Пределы допускаемой абс. погрешности ± 1,0; ± 2,0 °C

ПОД ТОРЦЕВОЕ КРЕПЛЕНИЕ

Диаметр 7,5; 10 мм

Длина 45 мм

Диапазон измерения -40..+85; -40..+125 °C

Пределы допускаемой абс. погрешности ± 1,0; ± 2,0 °C

ПОЛУЧИТЬ ОПРОСНЫЙ ЛИСТ...

Технические характеристики

<div class="t-text1">Канал измерения температуры</div>; <div class="t-text2">нижний предел измерения, °C</div>;-40 <div class="t-text2">верхний предел измерения, °C</div>;+125, +250, +300 <div class="t-text2">абсолютная погрешность, °C</div>;±0,5, ±1,0, ±2,0 <div class="t-text1">Интерфейс ближней связи</div>;Bluetooth Low Energy 5.0 <div class="t-text2">протокол</div>;GATT <div class="t-text2">радиус действия, м</div>;до 100 <div class="t-text2">скорость передачи информации, бит/сек</div>;до 256 000 <div class="t-text1">Интерфейс дальней связи для модификации с LoRaWAN</div>;LoRaWAN 1.0.3 <div class="t-text2">протокол</div>;Автон <div class="t-text2">частотные планы</div>;RU864, EU868, KZ865 <div class="t-text2">радиус действия</div>; <div class="t-text3">в условиях городской застройки, м</div>;до 2 000 <div class="t-text3">на открытой местности в условиях прямой видимости, м</div>;до 15 000 <div class="t-text2">скорость передачи информации, бит/сек</div>;от 292 до 5 470 <div class="t-text1">Интерфейс дальней связи для модификации с NB-IoT</div>; <div class="t-text2">диапазоны частот</div>;B3, B8, B20 <div class="t-text2">NB-IoT стандарт</div>;Cat.NB2 <div class="t-text2">способы передачи</div>;NIDD, IP/MQTT(s) <div class="t-text2">MQTT версия протокола</div>;3.1.1 <div class="t-text2">SSL/TLS версии протоколов</div>;3.0/1.0, 1.1, 1.2 <div class="t-text1">Рабочий диапазон температур, °C</div>;от -40 (-52, -56) до +60 <div class="t-text1">Класс взрывозащиты</div>;0Ex ia IIC T4 Ga X <div class="t-text1">Степень защиты оболочки</div>;IP68 <div class="t-text1">Питание</div>;батарея D LiMnO2 <div class="t-text2">емкость, А*ч</div>;11 <div class="t-text2">время работы на одном элементе питания, лет</div>;до 5 <div class="t-text1">Габаритные размеры корпуса</div>; <div class="t-text2">длина, мм</div>;156 <div class="t-text2">диаметр, мм</div>;63 <div class="t-text1">Масса, кг</div>; <div class="t-text2">измерительного преобразователя, кг, не более </div>; 0,4 <div class="t-text2">термометра с кабелем длинной 10 м, кг, не более </div>; 4,1

Примеры применения

Мониторинг температуры жидких стоков в резервуарах
очистных сооружений

Проблема
На промышленном предприятии функционируют локальные очистные сооружения, в которых применяется метод биологической очистки стоков с помощью микроорганизмов - бактерий. Бактерии чувствительны к температуре среды и погибают, если температура стоков превышает допустимые для выживания бактерий границы. Биологическая очистка без бактерий не производится, в результате на предприятии накапливаются неочищенные стоки. Перезапуск биологической очистки – это затратная по времени и ресурсам операция.

Цель
Предотвратить остановку процесса биологической очистки из-за попадания в резервуар перегретых стоков, приводящих к гибели микроорганизмов в очистных сооружениях, за счёт контроля температуры поступающих стоков в резервуарах очистных сооружений и в трубопроводах, транспортирующих стоки с цехов предприятия.

Решение
Постоянный контроль отклонений температуры стоков позволяет на ранних стадиях определять источник перегретых стоков и предпринимать действия для предупреждения поступления горячих стоков на участок биологической очистки, тем самым минимизируя риски гибели микроорганизмов активного ила и прекращения биологической очистки на очистных сооружениях. Повышается эффективность работы очистных сооружений, существенно снижаются издержки на поддержание работы резервуаров для биологической очистки стоков.

Контроль температуры рубашки доменной печи

Проблема
Корпус доменной печи испытывает пиковые тепловые нагрузки в моменты осаждения гарнисажа внутри домны. Повышенные тепловые нагрузки повышают вероятность прогара внешнего корпуса домны и остановки доменной печи.

Цель
Регулировать теплосъём с внешней поверхности домны. Адресно повышать производительность холодильников в зонах повышенной тепловой нагрузки.

Решение
Разместить в районе фурм по поверхности рубашки домны термометры «Автон» на фиксированном расстоянии друг от друга. Термометр с периодичностью раз в минуту производит измерение температуры среды и с частотой раз в 15 минут отправляет данные. Если происходит отклонение температуры от заданного диапазона, датчик «Автон» отправит внеочередное сообщение. Термометр передает данные по сети LoRaWAN, настраивается единожды и функционирует на встроенной батарее до 5 лет.
Информация с термометров позволяет оперативно локализовать зоны повышенной тепловой нагрузки доменной печи, предпринять меры по увеличению теплосъёма с выявленной зоны с помощью управления холодильной установкой домны. Благодаря адресному и своевременному теплосъёму снижаются издержки на охлаждение домны, повышается эффективность работы холодильников домны, снижается риск развития неконтролируемого прогара.

Мониторинг температуры систем подогрева трубопроводов

Проблема:
При транспортировке жидких углеводородов, для обеспечения достаточной степени вязкости, температура продукта поддерживается за счет подогрева трубы, насосов и сопутствующих узлов установок. Подогрев обеспечивается с помощью теплоспутников, паровой рубашки или электрообогрева. Большая протяженность трубопроводов увеличивает сложность контроля работы систем подогрева.
Цель:
Обеспечить своевременное оповещение об отклонении температуры систем подогрева.
Результат:
Получение регулярных объективных данных о температуре позволило отказаться от контрольных обходов с фиксацией значений стрелочных термометров персоналом, исключить «человеческий фактор» из процесса мониторинга температуры систем подогрева. Использование многоканальных термометров «Автон» позволило обойтись меньшим количеством приборов, снизив затраты и повысив экономическую эффективность процесса дистанционного мониторинга температуры.
