Комплекс исследования КВУ / КИУ и вывода на режим «Автон КВУ»

Предназначен для регистрации кривой восстановления уровня (КВУ) или кривой изменения уровня (КИУ — индикаторной кривой) в автоматическом режиме.

КОМПЛЕКС ИССЛЕДОВАНИЯ КВУ / КИУ И ВЫВОДА НА РЕЖИМ

ОПИСАНИЕ
ПРЕИМУЩЕСТВА
МОДИФИКАЦИИ
ХАРАКТЕРИСТИКИ

Комплекс «Автон КВУ» обеспечивает выполнение функций:

генерация акустического сигнала в затрубном пространстве созданием импульса давления автоматически по заданной временной схеме или вручную оператором
генерации импульса с применением газобаллонного оборудования при отсутствии затрубного давления
регистрация давления и акустического сигнала в затрубном пространстве скважины
детальный просмотр графика изменения уровня и отдельных эхограмм с возможностью масштабирования и ручной переустановки маркеров
автоматическое определение уровня затрубной жидкости и расчет пластового/забойного давления с учетом кривизны скважины, плотностей нефти и закачиваемой в пласт воды
передача результатов измерений и расчетов в информационную систему, в том числе непосредственно со скважины по каналу GSM/GPRS
загрузка фонда скважин из файла технологического режима работы и экспорт данных в сторонние информационные системы.

Комплекс «Автон КВУ» включает:

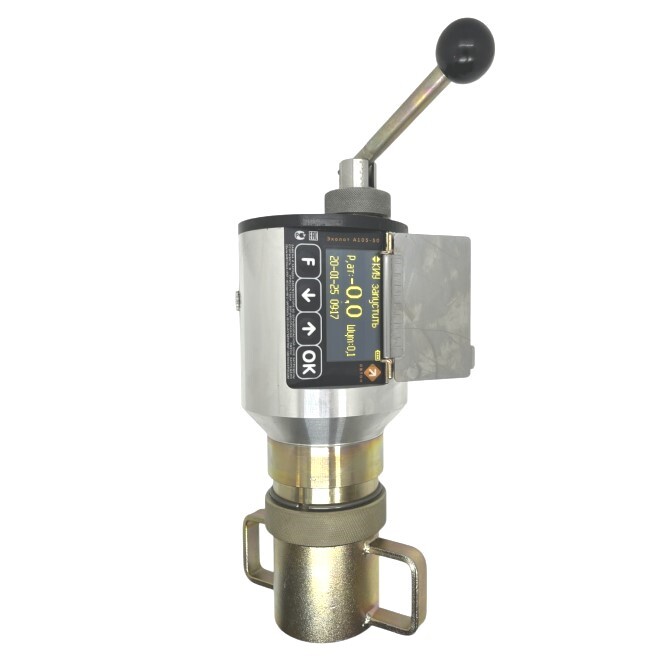

эхолот автоматический
блок регистрации «Автон Профи» или «Автон Мобил» для управления эхолотом, хранения и анализа результатов измерения, доставки результатов в центральную базу данных
устройства генерации акустического сигнала
программное обеспечение для блока регистрации и персонального компьютера
вспомогательное оборудование.

Комплекс «Автон КВУ» может применяться для измерения затрубного давления, определения статического/динамического уровня скважинных и технологических жидкостей в процессах бурения, эксплуатации, ремонта и глушения скважин, расчета пластового давления, вывода скважины на режим.

Преимущества комплекса "Автон КВУ"

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Увеличение добычи и снижение аварийности за счет повышения качества выбора режима работы скважины
Низкие затраты на приобретение — программное обеспечение в составе комплекса поставляется и сопровождается бесплатно
Низкие затраты на эксплуатацию за счет высокой надежности и исключения внезапных отказов и простоев по вине оборудования
Снижение транспортных расходов при исследованиях за счет автоматической передачи данных со скважины по каналу связи GPRS.
КАЧЕСТВО ДАННЫХ
Высокочувствительный микрофон и эффективный алгоритм обработки сигнала обеспечивают определение уровня жидкости в сложных условиях
Высокая чувствительность и стабильность измерений давления в диапазоне рабочих температур
Автоматическое определение уровня затрубной жидкости
Возможность автоматического применения таблиц скоростей звука для каждого месторождения.
УДОБСТВО В ЭКСПЛУАТАЦИИ
Отсутствие кабеля связи и разъемов — передача данных и настройка эхолота автоматического производится по защищенным радиоканалам
Длительная работа без участия персонала, благодаря большому объему встроенной памяти и высокой энергоэффективности датчика
Малые габариты и масса датчика
Возможность установки на любые патрубки, включая нестандартные
Удобство обслуживания благодаря простой конструкции клапана и микрофонной полости
Простая интеграция с корпоративными информационными системами
Современный и интуитивно понятный интерфейс программного обеспечения.
НАДЕЖНОСТЬ
Конструкция микрофона гарантирует его стойкость к сбросу высоких давлений и исключает его повреждение при установке на толстостенные или обледеневшие патрубки
Клапан и другие детали, контактирующие с агрессивной средой, выполнены из нержавеющей стали
Максимальная защита от воздействия агрессивных сред за счет высокого уровня герметизации отсека электроники и защиты электронных компонентов
Специальная аккумуляторная батарея рассчитана на работу при температуре до -40°С
Высокая надежность благодаря отсутствию кнопок, разъемов и кабелей
Низкий износ резьбового соединения НКТ60
Автоматическое отключение открывания клапана при недопустимых значениях затрубного давления или подъеме жидкости на устье.

ЗАДАТЬ ВОПРОС...

Варианты исполнения

Для применения в различных технологических процессах комплексы Автон КВУ выпускаются в модификациях:

с блоком регистрации «Автон Мобил» и передачей данных по GPRS включает в себя смартфон, который может быть использован для работы с другими устройствами Автон и решения других задач
с блоком регистрации «Автон Профи» и опциональной передачей данных по GPRS включает в себя карманный компьютер индустриального исполнения, который может быть использован для работы с другими устройствами Автон и решения других задач; блок регистрации Профи обеспечивает максимальный уровень надежности и защиты от воздействия температуры, влаги, грязи, механических воздействий.

Модификация с блоком регистрации Автон Мобил и передачей данных по GPRS

Модификация с блоком регистрации Автон Профи и опциональной передачей данных по GPRS

ПОЛУЧИТЬ ОПРОСНЫЙ ЛИСТ...

Технические характеристики

<div class="t-text1">Диапазон измерения уровня, м</div>; <div class="t-text2">при затрубном давлении более 0.5 МПа</div>;от 20 до 6000 <div class="t-text2">при затрубном давлении менее 0.5 МПа</div>;от 20 до 3000 <div class="t-text1">Диапазон измерения затрубного давления, МПа</div>;от -0,01 до 10 <div class="t-text1">Диапазон давлений, при которых разрешено срабатывание автоматического клапана, МПа</div>;от -0,01 до 5 <div class="t-text1">Интерфейс связи блока регистрации с датчиками</div>;Bluetooth Low Energy 4.2 <div class="t-text2">протокол</div>;GATT <div class="t-text2">радиус действия, м</div>;до 100 <div class="t-text2">скорость передачи информации, бит/сек</div>;до 256 000 <div class="t-text1">Интерфейс дальней связи</div>;GPRS class 12 <div class="t-text2">протокол</div>;SMTP, POP3 <div class="t-text2">радиус действия, м</div>;до 15 000 <div class="t-text1">Рабочий диапазон температур, °C</div>;-40 .. +50 <div class="t-text1">Присоединительная резьба эхолота</div>;НКТ 60 <div class="t-text1">Класс взрывозащиты</div>;2Ex e mc ib IIB T3 Gc X <div class="t-text1">Степень защиты оболочки</div>;IP67 <div class="t-text1">Питание блока регистрации</div>;аккумулятор Li-Pol <div class="t-text2">емкость, А*ч</div>;не менее 4 <div class="t-text1">Питание эхолота автоматического</div>;аккумулятор Li-Pol <div class="t-text2">емкость, А*ч</div>;1,6 <div class="t-text2">емкость для модификации с GPRS, А*ч</div>;4 <div class="t-text1">Длительность работы без подзаряда аккумулятора в нормальных условиях</div>; <div class="t-text2">эхолота при 24 замерах в сутки, суток</div>;не менее 80 <div class="t-text2">блока регистрации, часов</div>;не менее 8 <div class="t-text1">Габаритные размеры, мм</div>;не более 200 х 200 х 470 <div class="t-text1">Масса, кг</div>;не более 9
