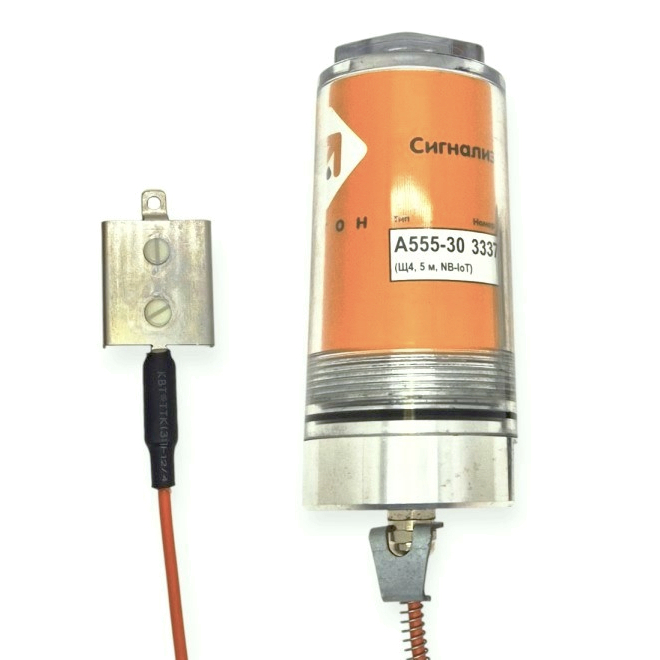

Сигнализатор дискретных состояний «Автон»

Предназначен для контроля состояния дискретного входа, подсчета количества изменений состояния, контроля протечек воды, контроля периодичности повторяющихся процессов и передачи информации по беспроводным каналам Bluetooth, LoRaWAN, NB-IoT

Ключевой особенностью беспроводного сигнализатора дискретных состояний "Автон" является использование радиоканалов для передачи данных: Bluetooth - до 100 метров и LoRa или NB-IoT - до 15 км. Эта особенность делает сигнализатор «Автон» важнейшим элементом систем Индустрия 4.0, умного предприятия (Smart Factory) и индустриального интернета вещей (IIoT - Industrial Internet of Things).

Сигнализатор дискретных состояний промышленный взрывозащищенный может применяться в условиях производственных помещений и на открытом пространстве, включая взрывоопасные производства, химическую промышленность, энергетику.

Примеры задач, решаемых сигнализаторами "Автон":

Подсчет количества импульсов
Контроль скорости движения/вращения подвижных частей оборудования (частоты вращения двигателя, движения транспортной ленты)
Сигнализация открытия/закрытия запорной арматуры, люков, дверей
Контроль уровня масла в агрегатах
Сигнализация проскальзывания ремней
Контроль наличия и протечек воды
Контроль частоты вращения вала редуктора штанговой глубинной насосной установки (ШГНУ).
Контроль частоты и направления вращения промышленных мешалок

Сигнализатор дискретных состояний позволяет контролировать техническое состояние оборудования там, где раньше это было невозможно или затруднено, благодаря малым габаритам, массе, отсутствию кабелей связи и автономному питанию, обеспечивающему длительную работу от одной батарейки.

Преимущества сигнализатора

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Снижение времени простоя оборудования
Уменьшение рисков выхода из строя оборудования при нештатных ситуациях
Контроль соответствия режима работы оборудования технологическому режиму
Предотвращение краж и несанкционированного доступа на объекты
Низкие затраты на приобретение - стоимость сигнализатора сопоставима с проводными устройствами
Низкие затраты на монтаж - отсутствие дорогостоящих кабелей связи и питания, не требуется разработка проекта, низкое время монтажа (не более 0,3 человеко*часа)
Низкие затраты на эксплуатацию – настройка по каналу дальней связи, встроенная самодиагностика
Низкие затраты на сопровождение - обслуживание сводятся к замене батареи раз в несколько лет.
УДОБСТВО В ЭКСПЛУАТАЦИИ
Гибкое конфигурирование режима работы сигнализатора, в том числе по каналу дальней связи
Формирование срочных сообщений при указанных пользователем условиях
Использование блока регистрации «Автон Профи», смартфона, ноутбука или полевого контроллера для настройки сигнализатора
Минимальное обслуживание, сводящееся к замене батареи раз в несколько лет.
КАЧЕСТВО ДАННЫХ
Широкий диапазон частот измеряемого дискретного сигнала
Высокая чувствительность и стабильность измерений
Автоматическое устранение «дребезга» входного сигнала
Высокая помехоустойчивость и защищенность каналов передачи данных.
НАДЕЖНОСТЬ
Взрывозащищённое исполнение (сертификат соответствия RU C-RU.BH02.B.00877/23)
Максимальная защита от пыли и влаги IP68
Рабочий диапазон температур от –56 до +60°С
Отсутствие разъемов и кабелей связи
Полностью российское производство.

ЗАДАТЬ ВОПРОС...

Варианты исполнения

Для применения в различных технологических процессах сигнализаторы дискретных состояний "Автон" выпускаются в нескольких модификациях:

Сигнализатор дискретных состояний – базовая модификация с датчиком Холла
Сигнализатор наличия жидкости - модификации, предназначенная для контроля наличия воды на горизонтальной поверхности или в трубопроводе.

Базовая модификация с датчиком Холла

Модификация с датчиком наличия жидкости в ёмкости или трубе

Модификация с датчиком наличия жидкости на горизонтальной поверхности

ПОЛУЧИТЬ ОПРОСНЫЙ ЛИСТ...

Технические характеристики

<div class="t-text1">Канал измерения дискретного сигнала</div>; <div class="t-text2">количество входов</div>;1 <div class="t-text2">максимальная частота импульсного сигнала, Гц</div>;200 <div class="t-text1">Для режима работы "Счётчик импульсов"</div>; <div class="t-text2">диапазон значений счётчика</div>;1 - 4 294 967 296 <div class="t-text1">Для режима работы "Контроль периодического процесса" </div>; <div class="t-text2">минимальный период следования импульсов, мс </div>;65 000 <div class="t-text1">Для режима работы "Измерение частоты" </div>; <div class="t-text2">единица измерения </div>;1/мин <div class="t-text2">диапазон измерений, 1/мин </div>;1-12 000 <div class="t-text2">погрешность измерения (на частоте 3000 об/мин), не более, %</div>;1 <div class="t-text1">Для режима работы "Измерение частоты и направления" </div>; <div class="t-text2">минимальная скорость вращения для определения направления, об/мин</div>;2 <div class="t-text2">максимальная скорость вращения для определения направления, об/мин </div>;1500 <div class="t-text1">Для модификации "Датчик наличия жидкости" </div>; <div class="t-text2">контролируемая среда</div>;вода и не агрессивные водные растворы <div class="t-text2">максимальная удельное сопротивление жидкости, Ом*м </div>;130 <div class="t-text2">максимальная кинематическая вязкость жидкости при +23С,мм2/с </div>;1,13 <div class="t-text1">Интерфейс ближней связи</div>;Bluetooth Low Energy 5.0 <div class="t-text2">радиус действия, м</div>;до 100 <div class="t-text2">протокол</div>;GATT <div class="t-text2">скорость передачи информации, бит/сек</div>;до 256 000 <div class="t-text1">Интерфейс дальней связи для модификации с LoRaWAN</div>;LoRaWAN 1.0.3 <div class="t-text2">протокол</div>;Автон <div class="t-text2">частотные планы</div>;RU864, EU868, KZ865 <div class="t-text2">радиус действия</div>; <div class="t-text3">в условиях городской застройки, м</div>;до 2 000 <div class="t-text3">на открытой местности в условиях прямой видимости, м</div>;до 15 000 <div class="t-text2">скорость передачи информации, бит/сек</div>;от 292 до 5 470 <div class="t-text1">Интерфейс дальней связи для модификации с NB-IoT</div>; <div class="t-text2">диапазоны частот</div>;B3, B8, B20 <div class="t-text2">NB-IoT стандарт</div>;Cat.NB2 <div class="t-text2">способы передачи</div>;NIDD, IP/MQTT(s) <div class="t-text2">MQTT версия протокола</div>;3.1.1 <div class="t-text2">SSL/TLS версии протоколов</div>;3.0/1.0, 1.1, 1.2 <div class="t-text1">Длина кабеля, м</div>;до 10 <div class="t-text1">Рабочий диапазон температур, °C</div>;-40 (-52, -56) .. +60 <div class="t-text1">Класс взрывозащиты</div>;0Ex ia IIC T4 Ga X <div class="t-text1">Степень защиты оболочки</div>;IP68 <div class="t-text1">Питание</div>;батарея D LiMnO2 <div class="t-text2">емкость, А*ч</div>;11 <div class="t-text2">время работы на одном элементе питания, лет</div>;до 5 <div class="t-text1">Габаритные размеры, мм</div>;не более 155 х 63 <div class="t-text1">Масса, кг,не более </div> <div class="t-text2">масса измерительного преобразователя</div>; 0,4 <div class="t-text2">максимальная масса с кабелем длинной 10 метров </div>; 1,4

Примеры применения

Мониторинг частоты оборотов промышленной мешалки

Проблема
Внеплановая остановка промышленной мешалки приводит к нарушению техпроцесса, что влечёт потери времени, продукта, сырья.

Цель
Оперативно выявлять внеплановую остановку промышленной мешалки и прогнозировать вероятность внеплановой остановки.

Результат
Регулярный контроль частоты вращения вала мешалки и оповещения об отклонениях частоты вращения позволили персоналу оперативно реагировать на изменения, приступать к диагностике и устранению неполадок в работе промышленной мешалки. Существенно сократилось время внепланового простоя оборудования.

Контроль появления жидкости в пожарных трубах

Проблема
По территории нефтехимического предприятия проложены пожарные трубопроводы, которые наполняются водой во время возникновения пожара. В нормальном состоянии в трубопроводе не должно быть воды. Неплотно закрытая задвижка, пропускающая воду, может привести к тому, что скопившаяся в трубе вода в зимнее время образует ледяную пробку, которая создает угрозу разрыва трубы или не прохождения воды в случае пожарной ситуации.

Цель
Контролировать состояние пожарного трубопровода и оперативно реагировать на внештатное появление воды в трубе.

Результат
Регулярный контроль наличия жидкости в трубе с помощью беспроводного сигнализатора «Автон» с датчиком наличия жидкости позволил оперативно получать оповещения о появлении воды в пожарных трубопроводах. Своевременная сигнализация о наличии жидкости позволила адресно инициировать планово-предупредительные мероприятия с трубопроводом до наступления необратимых последствий.
Снизился риск повреждения трубопровода в зимнее время, повысилась готовность трубопровода к запуску воды для ликвидации пожара.

Контроль протечек в тепловой камере

Проблема
В процессе эксплуатации теплосетей имеют место ситуации подтопления тепловых камер.
Такое воздействие негативно влияет на состояние инженерных коммуникаций: влага вызывает преждевременную коррозию трубопроводов и износ железобетонных конструкций тепловых камер. В конечном итоге это приводит к значительным финансовым затратам, обусловленных потерями тепла, внеплановыми ремонтами трубопроводов, снижением надежности теплоснабжения потребителей.

Цель
Обеспечить оперативное уведомление о подтоплении тепловой камеры.

Результат
Своевременное оповещение о наличии жидкости в тепловой камере позволяет аварийной бригаде оперативно среагировать и предотвратить последствия подтопления тепловой камеры.
