Эхолот «Автон»

Предназначен для измерения статического/динамического уровня скважинных и технологических жидкостей в процессах бурения, эксплуатации, ремонта и глушения скважин

Эхолот может применяться при регистрации кривой восстановления уровня (КВУ) и выводе скважины на режим. Используется совместно с блоками регистрации Автон-Профи и Автон-Мобил или автономно в модификации Эхолот моноблочный.
Моноблочная модификация может использоваться совместно с динамографами накладными "Автон" выступая в качестве средства управления, хранения и просмотра динамограмм.

Преимущества эхолота «Автон»

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Увеличение добычи и снижение аварийности за счет повышения качества выбора режима работы скважины
Низкие затраты на приобретение
Низкие затраты на эксплуатацию за счет высокой надежности и исключения внезапных отказов и простоев по вине оборудования.
КАЧЕСТВО ДАННЫХ
Высокочувствительный микрофон и эффективный алгоритм обработки сигнала обеспечивают определение уровня жидкости в сложных условиях
Высокая чувствительность и стабильность измерений давления.
УДОБСТВО В ЭКСПЛУАТАЦИИ
Отсутствие кабеля связи и разъемов – передача данных и управление датчиком осуществляется по защищенному радиоканалу
Высокая энергоэффективность эхолота делает возможной работу без подзарядки в течение месяца
Малые габариты и масса датчика
Возможность установки на любые патрубки, включая нестандартные
Удобство обслуживания благодаря простой конструкции клапана и микрофонной полости.
Возможность работы с накладным динамографом.
НАДЕЖНОСТЬ
Взрывозащищённое исполнение (сертификат соответствия RU C-RU.BH02.B.00645/20)
Конструкция микрофона гарантирует его стойкость к сбросу высоких давлений
Конструкция микрофона исключает его повреждение при установке на толстостенные патрубки и при наличии ледяных пробок
Клапан и другие детали, контактирующие с агрессивной средой, выполнены из нержавеющей стали
Максимальная защита от воздействия агрессивных сред за счет высокого уровня герметизации отсека электроники и дополнительной защиты плат и электронных компонентов
Специальная аккумуляторная батарея рассчитана на работу при – 40°С.

ЗАДАТЬ ВОПРОС...

Варианты исполнения

Для применения в различных технологических процессах Эхолоты "Автон" выпускаются в 2 модификациях:

Эхолот - измерение уровня скважинных и технологических жидкостей
Эхолот моноблочный - измерение уровня скважинных и технологических жидкостей со встроенным графическим дисплеем для отображения результатов измерения

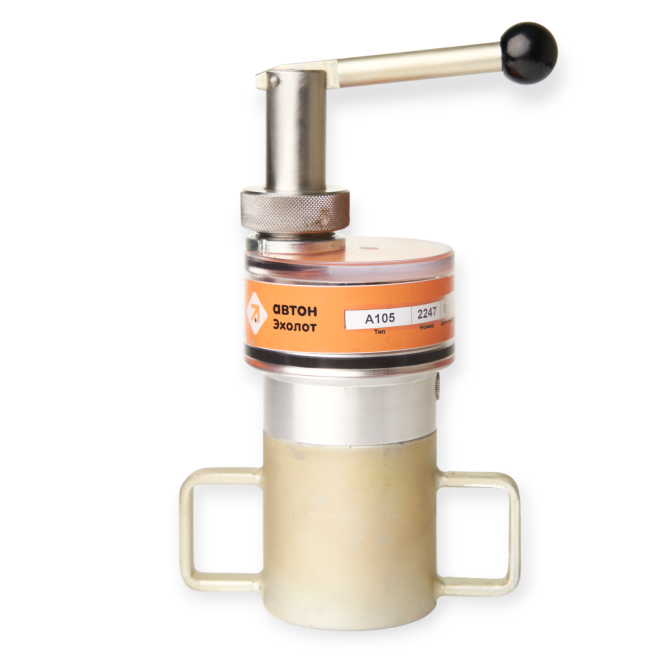

Эхолот

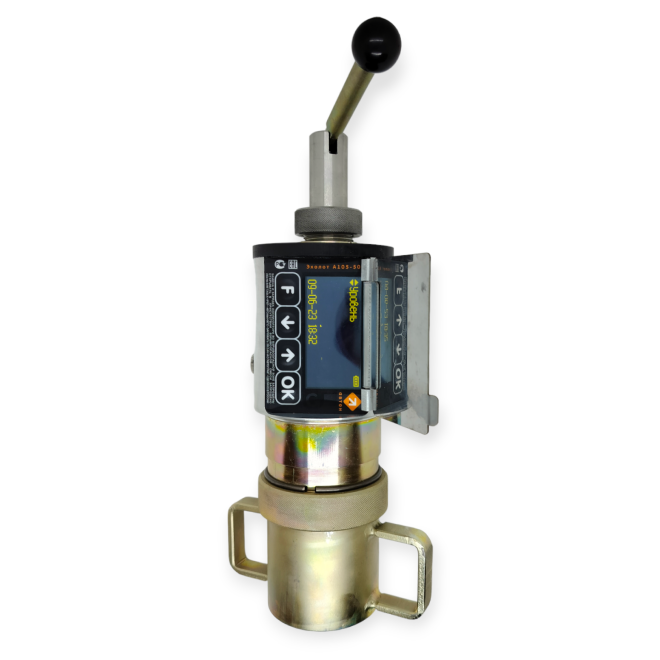

Эхолот моноблочный

Технические характеристики

<div class="t-text1">Диапазон измерения уровня, м</div>;от 20 до 3000 (6000) <div class="t-text1">Диапазон измерения затрубного давления, МПа</div>;от -0,01 до 10 <div class="t-text1">Интерфейс ближней связи</div>;Bluetooth Low Energy 5.0 <div class="t-text2">протокол</div>;GATT <div class="t-text2">радиус действия, м</div>;до 100 <div class="t-text2">скорость передачи информации, бит/сек</div>;до 256 000 <div class="t-text1">Рабочий диапазон температур, °C</div>;от -40 до +50 <div class="t-text1">Присоединительная резьба</div>;НКТ 60 <div class="t-text1">Класс взрывозащиты</div>; <div class="t-text2">эхолота</div>;1Ex ib IIB T3 Gb X <div class="t-text2">эхолота моноблочного</div>;2Ex mc ib IIB T3 Gc X <div class="t-text1">Степень защиты оболочки</div>;IP67 <div class="t-text1">Питание</div>;аккумулятор Li-Pol <div class="t-text1">Объем хранения эхограмм, шт</div>;не менее 2200 замеров длительностью 20 секунд <div class="t-text1">Ресурс работы в нормальных условиях без подзаряда аккумулятора</div>; <div class="t-text2">эхолота</div>; <div class="t-text3">количество измерений, шт.</div>;не менее 8000 <div class="t-text3">длительность работы при 150 замерах в сутки, сут.</div>;не менее 30 <div class="t-text2">эхолота моноблочного</div>; <div class="t-text3">количество измерений, шт.</div>;не менее 1500 <div class="t-text3">длительность работы при 150 замерах в сутки, сут.</div>;не менее 10 <div class="t-text1">Габаритные размеры, мм</div>; <div class="t-text2">эхолота, мм</div>;не более 86 х 141 х 224 <div class="t-text2">эхолота моноблочного, мм</div>;не более 86 х 139 х 320 <div class="t-text1">Масса</div>; <div class="t-text2">эхолота, кг</div>;не более 2,3 <div class="t-text2">эхолота моноблочного , кг</div>;не более 3,3
