Динамограф «Автон»

Предназначен для диагностики технического состояния штанговых глубинно-насосных установок

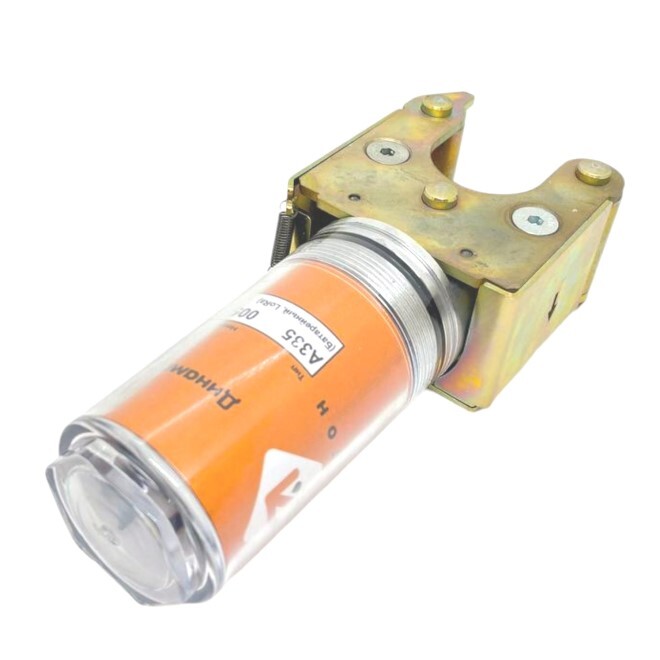

Динамограф монтируется между траверсами канатной подвески и обеспечивает регистрацию динамограмм с последующим расчетом параметров, характеризующих состояние установок штанговых глубинно-насосных (УШГН).

Ключевой особенностью динамографов "Автон" является использование радиоканалов для передачи данных: Bluetooth для передачи до 100 метров и LoRa или NB-IoT для передачи на расстояния до 15 км. Это позволяет проводить настройку работы параметров динамографа и передавать результаты измерений в систему верхнего уровня без использования проводных каналов связи.

Динамограф «Автон» позволяет организовать непрерывный мониторинг состояния штанговых глубинно-насосных установок.

Преимущества динамографа

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Повышение добычи и снижение энергозатрат за счет управления режимом работы УШГН по фактическому коэффициенту наполнения насоса
Снижение аварийности УШГН за счет постоянного контроля нагрузок на траверсы
Низкие затраты на приобретение
Низкие затраты на монтаж - отсутствие дорогостоящих кабелей связи и питания, не требуется разработка проекта, низкое время монтажа (не более 0,3 человека*часа)
Низкие затраты на эксплуатацию за счет высокой надежности и исключения внезапных отказов и простоев по вине оборудования.
УДОБСТВО В ЭКСПЛУАТАЦИИ
Отсутствие кабеля связи и разъемов – передача данных и управление датчиком осуществляется по защищенным радиоканалам
Возможность установки практически в любую траверсную подвеску – конструкция разработана на основе анализа парка УШГН РФ
Длительная работа без участия персонала, благодаря возможности передачи информации в информационную систему
Возможность использования как для систем локальной автоматизации, так и в системах мониторинга скважин
Малые габариты и масса датчика.
КАЧЕСТВО ДАННЫХ
Высокая достоверность динамограммы и рассчитанного коэффициента наполнения за счет регистрации фактического перемещения штока
Корректное определение нагрузок за счет трехточечной схемы измерения нагрузки
Длительная работа под постоянной нагрузкой без снижения метрологических характеристик
Высокая чувствительность и стабильность измерений нагрузки и перемещения в диапазоне рабочих температур
Возможность постоянного мониторинга текущих значений нагрузки с передачей данных в станцию управления УШГН.
НАДЕЖНОСТЬ
Взрывозащищённое исполнение (сертификат соответствия RU C-RU.BH02.B.00801/22)
Максимальная защита от воздействия агрессивных сред за счет высокого уровня герметизации отсека электроники и дополнительной защиты плат и электронных компонентов
Специальная батарея рассчитана на работу при –40°С
Высокая надежность благодаря отсутствию кнопок, разъемов и кабелей.

ЗАДАТЬ ВОПРОС...

Варианты исполнения

Для применения в различных технологических процессах динамографы "Автон" выпускаются в модификациях:

с батарейным питанием и передачей данных по LoRaWAN
постоянным внешним питанием и передачей данных по RS485
аккумуляторным питанием и передачей данных по GPRS.

Модификация с передачей данных по LoRaWAN с батарейным питанием

Модификация с передачей данных по RS485 и постоянным внешним питанием

Модификация с передачей данных по GPRS и аккумуляторным питанием

ПОЛУЧИТЬ ОПРОСНЫЙ ЛИСТ...

Технические характеристики

<div class="t-text1">Измерение нагрузки</div>; <div class="t-text2">диапазон измерения, кгс</div>;от 0 до 10000 <div class="t-text2">разрешающая способность, кгс</div>;1 <div class="t-text2">максимальная кратковременная перегрузка без потери метрологических параметров, кгс</div>;20000 <div class="t-text1">Измерение хода штока</div>; <div class="t-text2">диапазон измерения, м</div>;от 0,7 до 10 <div class="t-text2">разрешающая способность, м</div>;0,001 <div class="t-text1">Интерфейс ближней связи</div>;Bluetooth Low Energy 4.2 <div class="t-text2">протокол</div>;GATT <div class="t-text2">радиус действия, м</div>;до 100 <div class="t-text2">скорость передачи информации, бит/сек</div>;до 256 000 <div class="t-text1">Интерфейс дальней связи для модификации с передачей данных по RS485</div>;RS-485 <div class="t-text2">протокол</div>;Modbus ASCII или Modbus RTU <div class="t-text2">радиус действия, м</div>;до 1 000 <div class="t-text2">скорость передачи информации, Кбит/сек</div>;от 9 600 до 115 200 <div class="t-text1">Интерфейс дальней связи для модификации с LoRaWAN</div>;LoRaWAN 1.0.3 <div class="t-text2">протокол</div>;Автон <div class="t-text2">радиус действия</div>; <div class="t-text3">в условиях городской застройки, м</div>;до 2 000 <div class="t-text3">на открытой местности в условиях прямой видимости, м</div>;до 15 000 <div class="t-text2">скорость передачи информации, бит/сек</div>;от 292 до 5 470 <div class="t-text1">Интерфейс дальней связи для модификации с GPRS</div>;GPRS class 12 <div class="t-text2">протокол</div>;SMTP, POP3 <div class="t-text2">радиус действия, м</div>;до 15 000 <div class="t-text1">Рабочий диапазон температур, °C</div>;от -40 до +60 <div class="t-text1">Установочные размеры</div>; <div class="t-text2">диаметр полированного штока, мм</div>;от 12 до 39 <div class="t-text2">расстояние между стаканами подвески, мм</div>;не менее 90 <div class="t-text2">высота без подставки, мм</div>;41 <div class="t-text2">высота с подставкой, мм</div>;64 <div class="t-text1">Класс взрывозащиты</div>;0Ex ia IIC T4 Ga X <div class="t-text1">Степень защиты оболочки</div>;IP67 <div class="t-text1">Питание для батарейных модификаций</div>;батарея типа D LiMnO2 <div class="t-text2">емкость, А*ч</div>;11 <div class="t-text2">ресурс работы в нормальных условиях без замены батареи</div>; <div class="t-text3">количество измерений, шт.</div>;7300 <div class="t-text3">длительность работы при 2 замерах в сутки, сут.</div>;до1095 <div class="t-text1">Питание для аккумуляторных модификаций</div>;аккумулятор Li-Pol <div class="t-text2">ресурс работы в нормальных условиях без подзаряда аккумулятора</div>; <div class="t-text3">количество измерений, шт.</div>;не менее 3000 <div class="t-text3">длительность работы при 100 замеров в сутки, сут.</div>;не менее 30 <div class="t-text1">Питание для модификаций с внешним питанием</div>;внешний источник постоянного тока <div class="t-text2">напряжение питания, В</div>;от 18 до 36 <div class="t-text2">потребляемый ток, А</div>;не более 0,1 <div class="t-text1">Габаритные размеры корпуса</div>;не более 220 х 90 х 63 <div class="t-text1">Масса, кг</div>;не более 1,2
